橡膠導電條（Zebra Connector）
仁齊企業為台灣橡膠導電條製造商，提供用於 LCD 與 PCB 電氣連接的矽膠導電條（斑馬條／Zebra Connector）。了解各型結構、尺寸與規格，並洽詢客製化需求。
橡膠導電條應用領域
橡膠導電條（亦稱矽膠導電條、導電橡膠條或斑馬條）用於 LCD 與 PCB 等電子元件之間的電氣連接，廣泛應用於顯示模組、儀器儀表、醫療設備及汽車電子。仁齊提供多種型別與尺寸，並可依需求客製化與詢價。
三用電表 Digital Multimeter
電子秤 Electronic Scale
信用卡機 Payment Terminal
汽車產業 Automotive Electronics
血氧機 Pulse Oximeter
血壓機 Blood Pressure Monitor
電子游標卡尺 Digital Calipers
電子鐘 Digital Clocks
電子手錶 Digital Watches
遙控器 Remote Controls
應用圖片為產品應用情境示意。

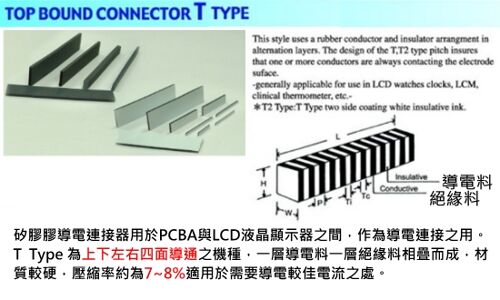

T / T2 型
產品介紹
T 型是使用導電矽橡膠和絕緣矽橡膠，一層一層相互堆疊而成。
T、T2 型的設計原理為有一至數個導電體接觸 PCB 或 LCD 的電極表面。

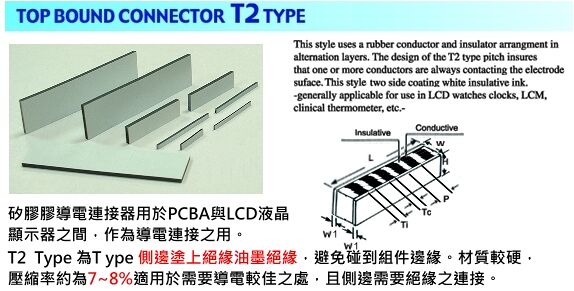

※ T2 型：兩側邊噴塗白色絕緣體。
常見應用

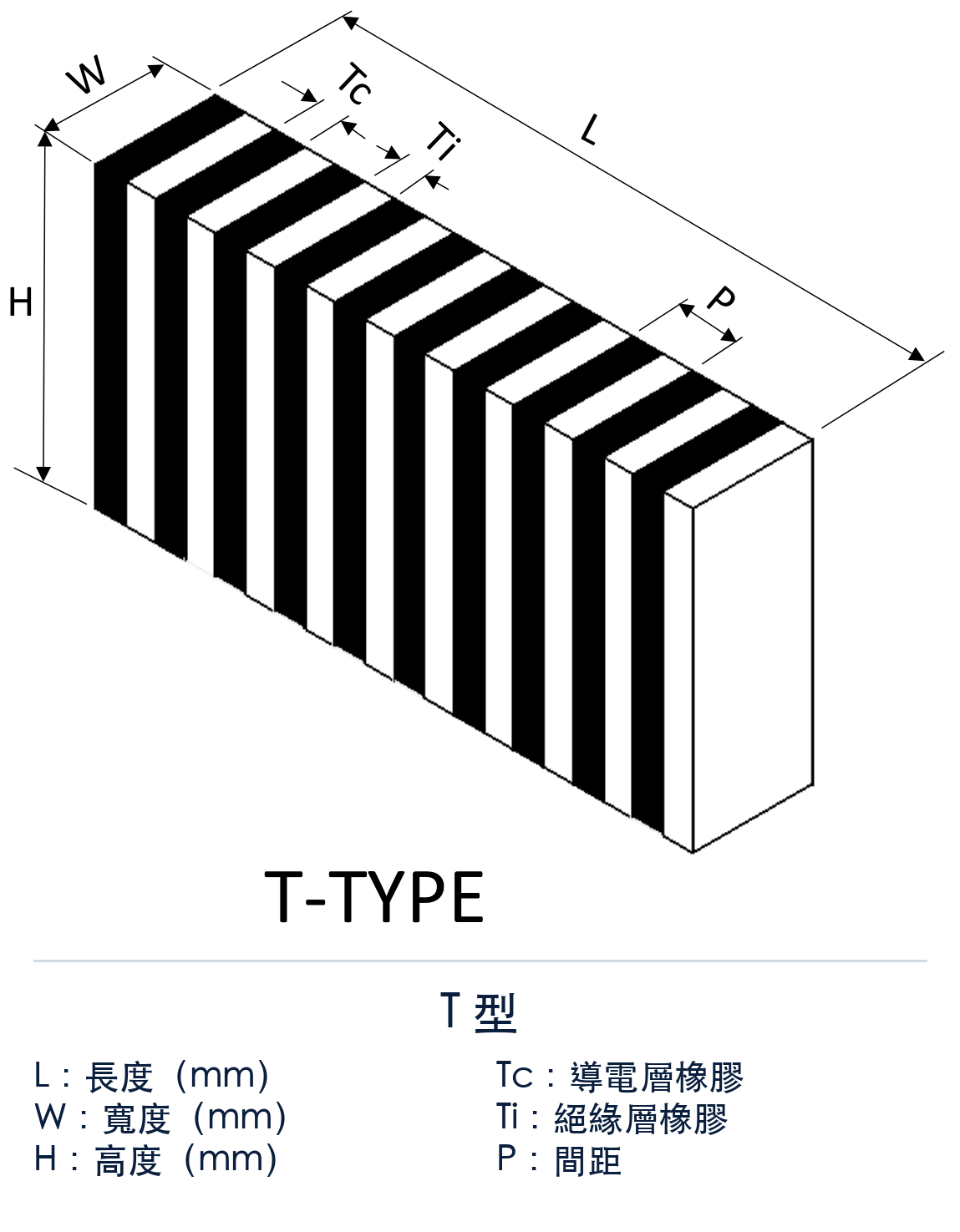

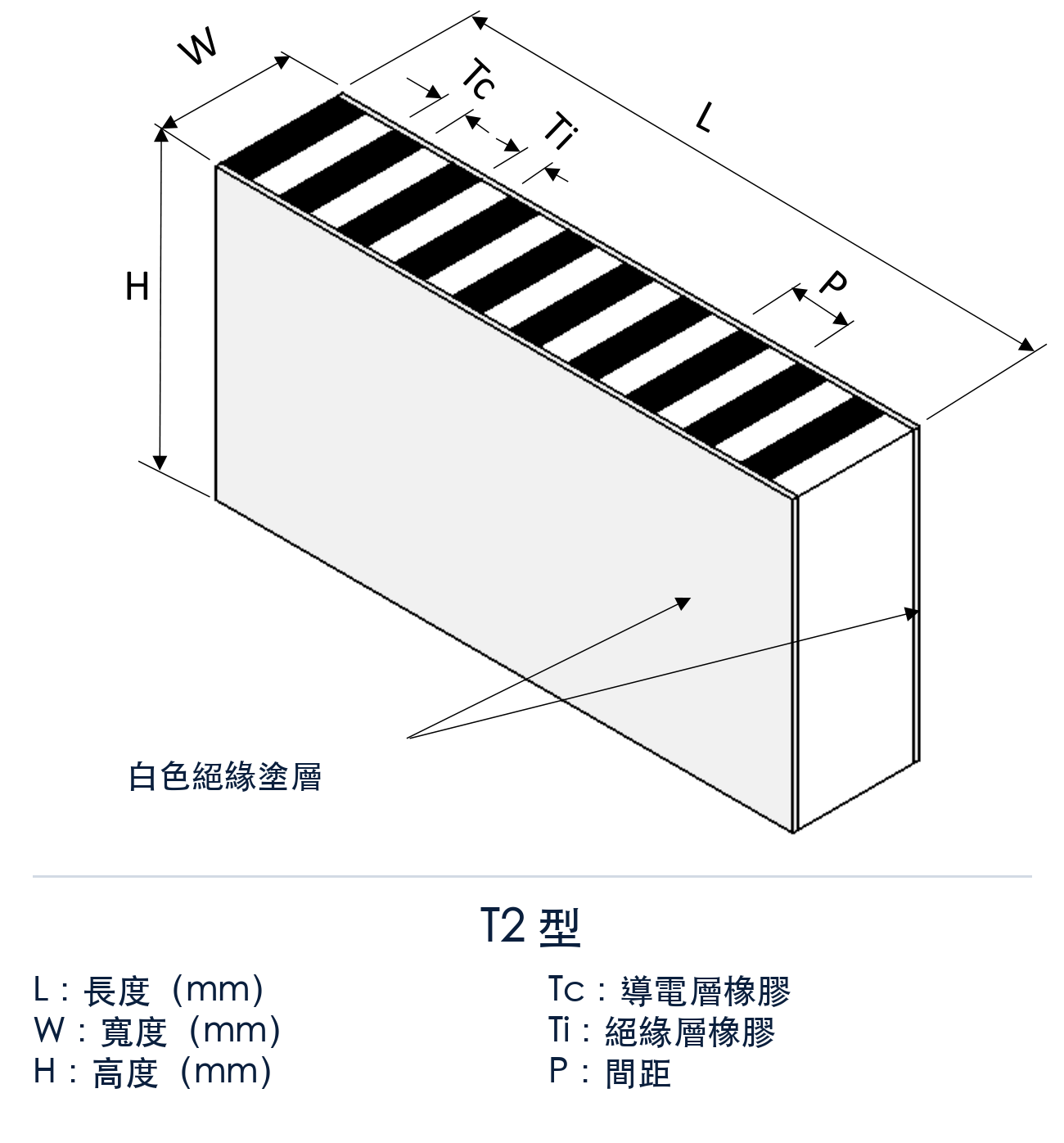

結構與尺寸示意
尺寸符號依原始技術圖標示。
- L 長度
- H 高度
- W 依現有網站尺寸定義
- P 間距
- Tc 導電層橡膠
- Ti 絕緣層橡膠
尺寸規格表
| 項目 | 符號 | 單位 | 0.10 P | 0.18 P | 0.25 P |
|---|---|---|---|---|---|
| 節距 | P | mm | 0.10±0.03 | 0.18±0.05 | 0.25±0.05 |
| 導電寬度 | Tc | mm | 0.05±0.02 | 0.09±0.03 | 0.13±0.03 |
| 絕緣寬度 | Ti | mm | 0.05±0.02 | 0.09±0.03 | 0.12±0.03 |
| 長度 | L | mm |
|
||
| 高度 | H | mm |
|
||
| 厚度 | W | mm |
|
||
節距
0.10 P0.10±0.03
0.18 P0.18±0.05
0.25 P0.25±0.05
導電寬度
0.10 P0.05±0.02
0.18 P0.09±0.03
0.25 P0.13±0.03
絕緣寬度
0.10 P0.05±0.02
0.18 P0.09±0.03
0.25 P0.12±0.03
長度
尺寸範圍公差
1.0~20.0±0.15
2.01~50.0±0.2
50.1~100.0±0.3
100.1~150±0.4
150.1~200.0±0.6
200.1~300.0±0.8
300.1~515.0±1.0
高度
尺寸範圍公差
0.8~5.0±0.1
5.1~20.0+0.15/-0.1
20.1~50.0±0.2
厚度
尺寸範圍公差
0.4~0.79±0.05
0.8~0.99±0.08
1.0~3.0±0.1
物性表
| 項目 | 絕緣體 | 導電體 |
|---|---|---|
| 體積電阻率 | 1×1014 ohm-cm | 3~5 ohm-cm |
| 介電擊穿電壓 | 26 kv/mm | — |
| 比重 | 1.20 | 1.20 |
| 硬度 | 65°±5° | 70°±5° |
| 拉伸強度 | 80 kg/cm | 60 kg/cm |
| 絕緣電阻（@500VDC） | 1014 ohms | — |
| 工作溫度範圍 | −40°C ～ +180°C | |
| 儲存溫度範圍 | −40°C ～ +180°C | |
| 最大電流密度（@25°C） | — | 1 mA/mm² |
體積電阻率
絕緣體1×1014 ohm-cm
導電體3~5 ohm-cm
介電擊穿電壓
絕緣體26 kv/mm
導電體—
比重
絕緣體1.20
導電體1.20
硬度
絕緣體65°±5°
導電體70°±5°
拉伸強度
絕緣體80 kg/cm
導電體60 kg/cm
絕緣電阻（@500VDC）
絕緣體1014 ohms
導電體—
工作溫度範圍
−40°C ～ +180°C
儲存溫度範圍
−40°C ～ +180°C
最大電流密度（@25°C）
絕緣體—
導電體1 mA/mm²
設計資料
壓縮荷重公式
F=6.2DWL(grams)
- F = 力，單位為克
- D = 變形量（%）
- W = 導電條寬度（mm）
- L = 導電條長度（mm）
接觸電阻公式
R = 100 ×
H
W′ × S
（Ω）
- R = 接觸電阻（Ω）
- H = 導電條高度（mm）
- W′ = 導電層寬度
- S = 電極寬度（mm）
設計指南
- 長度 = LCD 玻璃 - 0.5 mm
- 高度 = PCB 至 LCD 接觸面的距離 × (1.07 ~ 1.10)
- 寬度 = LCD 接觸邊緣 × (0.9 ~ 0.95)
如對材料物性、尺寸公差或接觸電阻有特殊需求，請於訂購前向本公司業務部門提出。

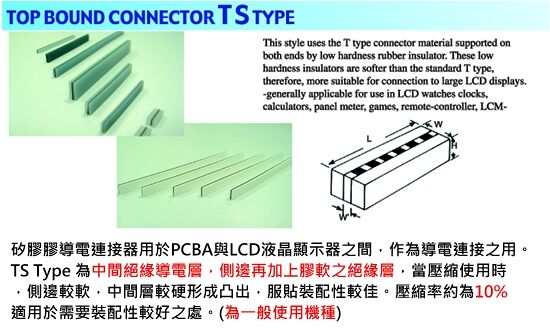

TS 型
產品介紹
TS 型是利用 T 型的材質作為中間層支撐，並在兩側披覆硬度較低的絕緣矽橡膠，因此較適合使用於較大型的 LCD 顯示器。
常見應用

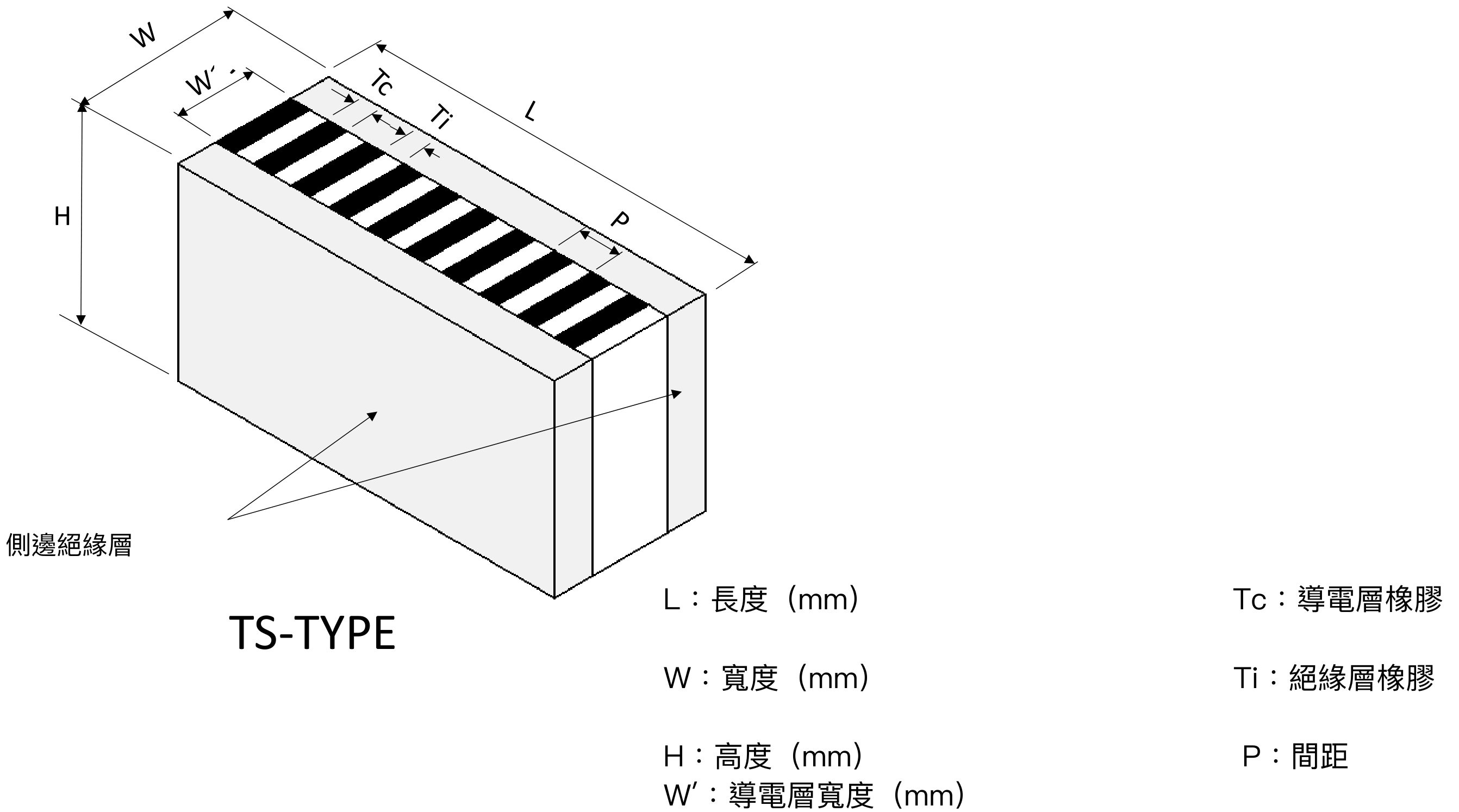

結構與尺寸示意
尺寸符號依原始技術圖標示。
- L 長度
- H 高度
- W 依現有網站尺寸定義
- P 間距
- Tc 導電層橡膠
- Ti 絕緣層橡膠
- W′ 導電層寬度
尺寸規格表
| 項目 | 符號 | 單位 | 0.10 P | 0.18 P | 0.25 P | 0.05 P |
|---|---|---|---|---|---|---|
| 節距 | P | mm | 0.10±0.03 | 0.18±0.05 | 0.25±0.05 | 0.05±0.02 |
| 導電寬度 | Tc | mm | 0.05±0.02 | 0.09±0.03 | 0.13±0.03 | 0.03±0.01 |
| 絕緣寬度 | Ti | mm | 0.05±0.02 | 0.09±0.03 | 0.12±0.03 | 0.02 |
| 導電層寬度 | W′ | mm |
|
|||
| 長度 | L | mm |
|
|||
| 高度 | H | mm |
|
|||
| 厚度 | W | mm |
|
|||
節距
0.10 P0.10±0.03
0.18 P0.18±0.05
0.25 P0.25±0.05
0.05 P0.05±0.02
導電寬度
0.10 P0.05±0.02
0.18 P0.09±0.03
0.25 P0.13±0.03
0.05 P0.03±0.01
絕緣寬度
0.10 P0.05±0.02
0.18 P0.09±0.03
0.25 P0.12±0.03
0.05 P0.02
導電層寬度
尺寸範圍公差
0.4~0.79±0.05
0.8~0.99±0.08
1.0~3.0±0.1
長度
尺寸範圍公差
1.0~20.0±0.15
2.01~50.0±0.2
50.1~100.0±0.3
100.1~150±0.4
150.1~200.0±0.6
200.1~300.0±0.8
300.1~515.0±1.0
高度
尺寸範圍公差
0.8~5.0±0.1
5.1~20.0+0.15/-0.1
20.1~50.0±0.2
厚度
尺寸範圍公差
1.0~2.5±0.1
2.51~5.0±0.15
物性表
| 項目 | 絕緣體 | 導電體 | 側邊絕緣體 |
|---|---|---|---|
| 體積電阻率 | 1×1014 ohm-cm | 3~5 ohm-cm | 5×1014 ohm-cm |
| 介電擊穿電壓 | 26 kv/mm | — | 25 kv/mm |
| 比重 | 1.20 | 1.20 | 1.10 |
| 硬度 | 65°±5° | 70°±5° | 25°±5° |
| 拉伸強度 | 80 kg/cm | 60 kg/cm | 50 kg/cm |
| 絕緣電阻（@500VDC） | 1014 ohms | — | 8×1011 ohms |
| 工作溫度範圍 | −20°C ～ +100°C | ||
| 儲存溫度範圍 | −40°C ～ +180°C | ||
| 最大電流密度（@25°C） | 1 mA/mm² | ||
體積電阻率
絕緣體1×1014 ohm-cm
導電體3~5 ohm-cm
側邊絕緣體5×1014 ohm-cm
介電擊穿電壓
絕緣體26 kv/mm
導電體—
側邊絕緣體25 kv/mm
比重
絕緣體1.20
導電體1.20
側邊絕緣體1.10
硬度
絕緣體65°±5°
導電體70°±5°
側邊絕緣體25°±5°
拉伸強度
絕緣體80 kg/cm
導電體60 kg/cm
側邊絕緣體50 kg/cm
絕緣電阻（@500VDC）
絕緣體1014 ohms
導電體—
側邊絕緣體8×1011 ohms
工作溫度範圍
−20°C ～ +100°C
儲存溫度範圍
−40°C ～ +180°C
最大電流密度（@25°C）
1 mA/mm²
設計資料
壓縮荷重公式
F = 2.1 × DWL (grams)
- F = 力，單位為克
- D = 變形量（%）
- W = 導電條寬度（mm）
- L = 導電條長度（mm）
接觸電阻公式
R = 120 ×
H
W′ × S
（Ω）
- R = 接觸電阻（Ω）
- H = 導電條高度（mm）
- W′ = 導電層寬度
- S = 電極寬度（mm）
設計指南
- 長度 = LCD 玻璃 - 0.5 mm
- 高度 = PCB 至 LCD 接觸面之間的距離 × (1.07 ~ 1.10)
- 寬度 = LCD 接觸邊緣 × (0.9 ~ 0.95)
如對材料物性、尺寸公差或接觸電阻有特殊需求，請於訂購前向本公司業務部門提出。

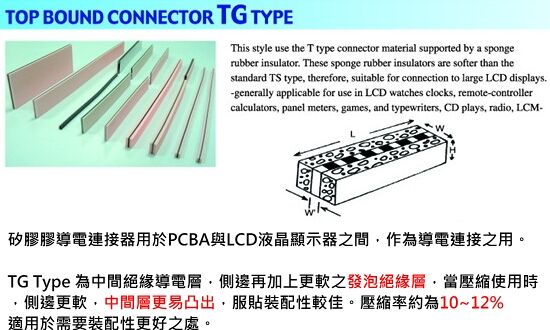

TG 型
產品介紹
TG 型是利用 T 型的材質作為中間層支撐，並在兩側加上發泡海綿狀的絕緣矽橡膠。
這些發泡海綿狀的絕緣矽橡膠，硬度比標準 TS 型的側邊絕緣橡膠更軟，因此也適合使用於較大型的 LCD 顯示器。
由於表面光滑，較容易進行裝配。
常見應用

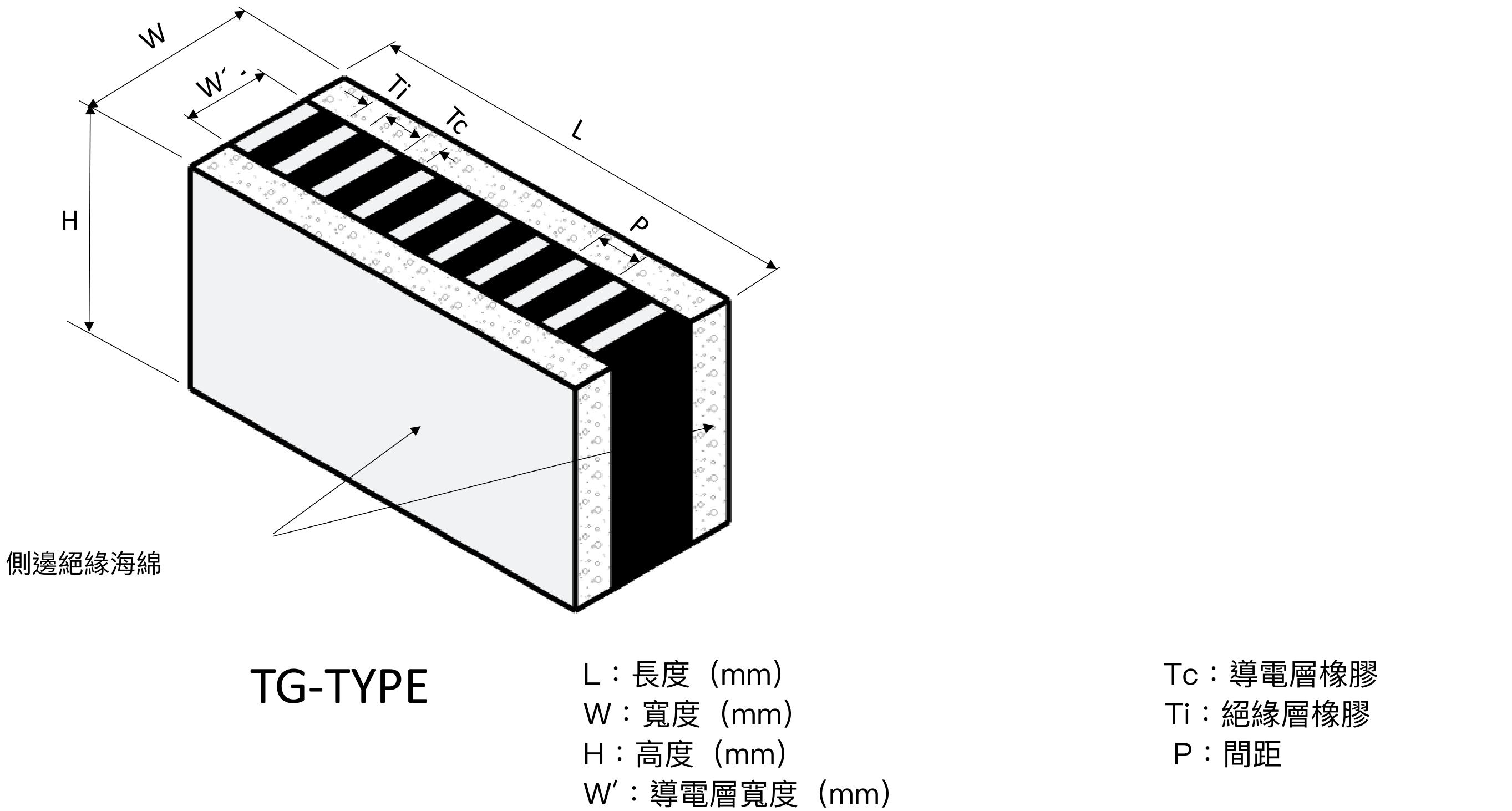

結構與尺寸示意
尺寸符號依原始技術圖標示。
- L 長度
- H 高度
- W 依現有網站尺寸定義
- P 間距
- Tc 導電層橡膠
- Ti 絕緣層橡膠
- W′ 導電層寬度
尺寸規格表
| 項目 | 符號 | 單位 | 0.10 P | 0.18 P | 0.25 P | 0.05 P |
|---|---|---|---|---|---|---|
| 節距 | P | mm | 0.10±0.03 | 0.18±0.05 | 0.25±0.05 | 0.05±0.02 |
| 導電寬度 | Tc | mm | 0.05±0.02 | 0.09±0.03 | 0.13±0.03 | 0.03±0.01 |
| 絕緣寬度 | Ti | mm | 0.05±0.02 | 0.09±0.03 | 0.12±0.03 | 0.02 |
| 導電層寬度 | W′ | mm |
|
|||
| 長度 | L | mm |
|
|||
| 高度 | H | mm |
|
|||
| 厚度 | W | mm |
|
|||
節距
0.10 P0.10±0.03
0.18 P0.18±0.05
0.25 P0.25±0.05
0.05 P0.05±0.02
導電寬度
0.10 P0.05±0.02
0.18 P0.09±0.03
0.25 P0.13±0.03
0.05 P0.03±0.01
絕緣寬度
0.10 P0.05±0.02
0.18 P0.09±0.03
0.25 P0.12±0.03
0.05 P0.02
導電層寬度
尺寸範圍公差
0.4~0.79±0.05
0.8~0.99±0.08
1.0~3.0±0.1
長度
尺寸範圍公差
1.0~20.0±0.15
2.01~50.0±0.2
50.1~100.0±0.3
100.1~150±0.4
150.1~200.0±0.6
200.1~300.0±0.8
300.1~515.0±1.0
高度
尺寸範圍公差
0.8~5.0±0.1
5.1~20.0+0.15/-0.1
20.1~50.0±0.2
厚度
尺寸範圍公差
1.0~2.5±0.1
2.51~5.0±0.15
物性表
| 項目 | 絕緣體 | 導電體 | 側邊絕緣體 |
|---|---|---|---|
| 體積電阻率 | 1×1014 ohm-cm | 3~5 ohm-cm | 5×1014 ohm-cm |
| 介電擊穿電壓 | 26 kv/mm | — | 25 kv/mm |
| 比重 | 1.20 | 1.20 | 1.10 |
| 硬度 | 65°±5° | 70°±5° | 18°±5° |
| 拉伸強度 | 80 kg/cm | 60 kg/cm | 50 kg/cm |
| 絕緣電阻（@500VDC） | 1014 ohms | — | 8×1011 ohms |
| 工作溫度範圍 | −20°C ～ +100°C | ||
| 儲存溫度範圍 | −40°C ～ +180°C | ||
| 最大電流密度（@25°C） | 1 mA/mm² | ||
體積電阻率
絕緣體1×1014 ohm-cm
導電體3~5 ohm-cm
側邊絕緣體5×1014 ohm-cm
介電擊穿電壓
絕緣體26 kv/mm
導電體—
側邊絕緣體25 kv/mm
比重
絕緣體1.20
導電體1.20
側邊絕緣體1.10
硬度
絕緣體65°±5°
導電體70°±5°
側邊絕緣體18°±5°
拉伸強度
絕緣體80 kg/cm
導電體60 kg/cm
側邊絕緣體50 kg/cm
絕緣電阻（@500VDC）
絕緣體1014 ohms
導電體—
側邊絕緣體8×1011 ohms
工作溫度範圍
−20°C ～ +100°C
儲存溫度範圍
−40°C ～ +180°C
最大電流密度（@25°C）
1 mA/mm²
設計資料
壓縮荷重公式
F = 1.4 × DWL (grams)
- F = 力，單位為克
- D = 變形量（%）
- W = 導電條寬度（mm）
- L = 導電條長度（mm）
接觸電阻公式
R = 180 ×
H
W′ × S
（Ω）
- R = 接觸電阻（Ω）
- H = 導電條高度（mm）
- W′ = 導電層寬度
- S = 電極寬度（mm）
設計指南
- 長度 = LCD 玻璃 - 0.5 mm
- 高度 = PCB 至 LCD 接觸面的距離 × (1.10 ~ 1.15)
- 寬度 = LCD 接觸邊緣 × (0.9 ~ 0.95)
如對材料物性、尺寸公差或接觸電阻有特殊需求，請於訂購前向本公司業務部門提出。

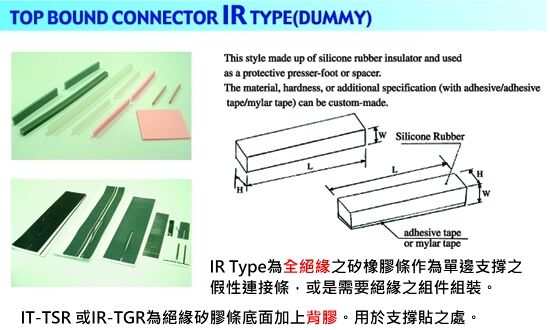

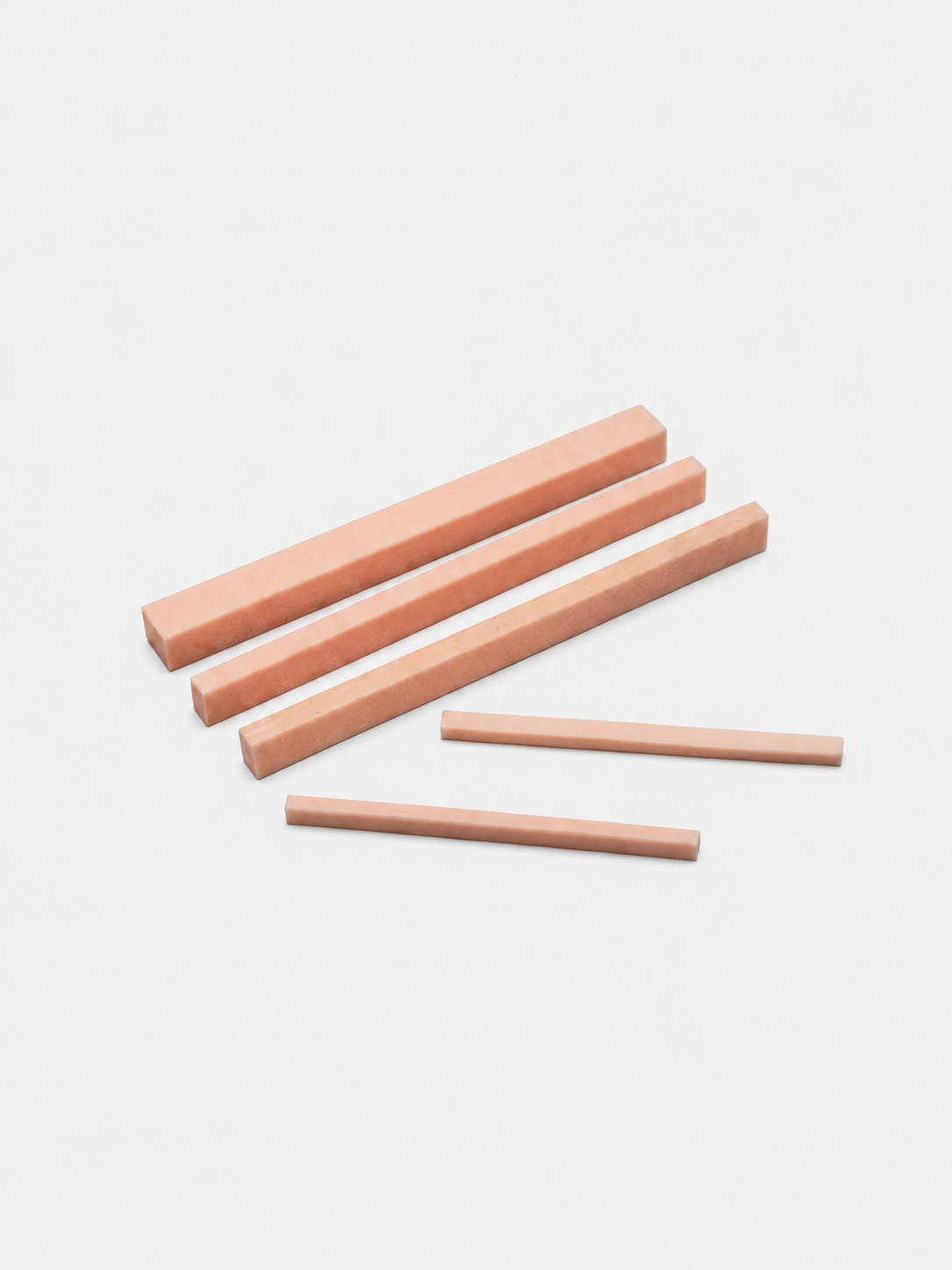

IR(TG)(TS)
產品介紹

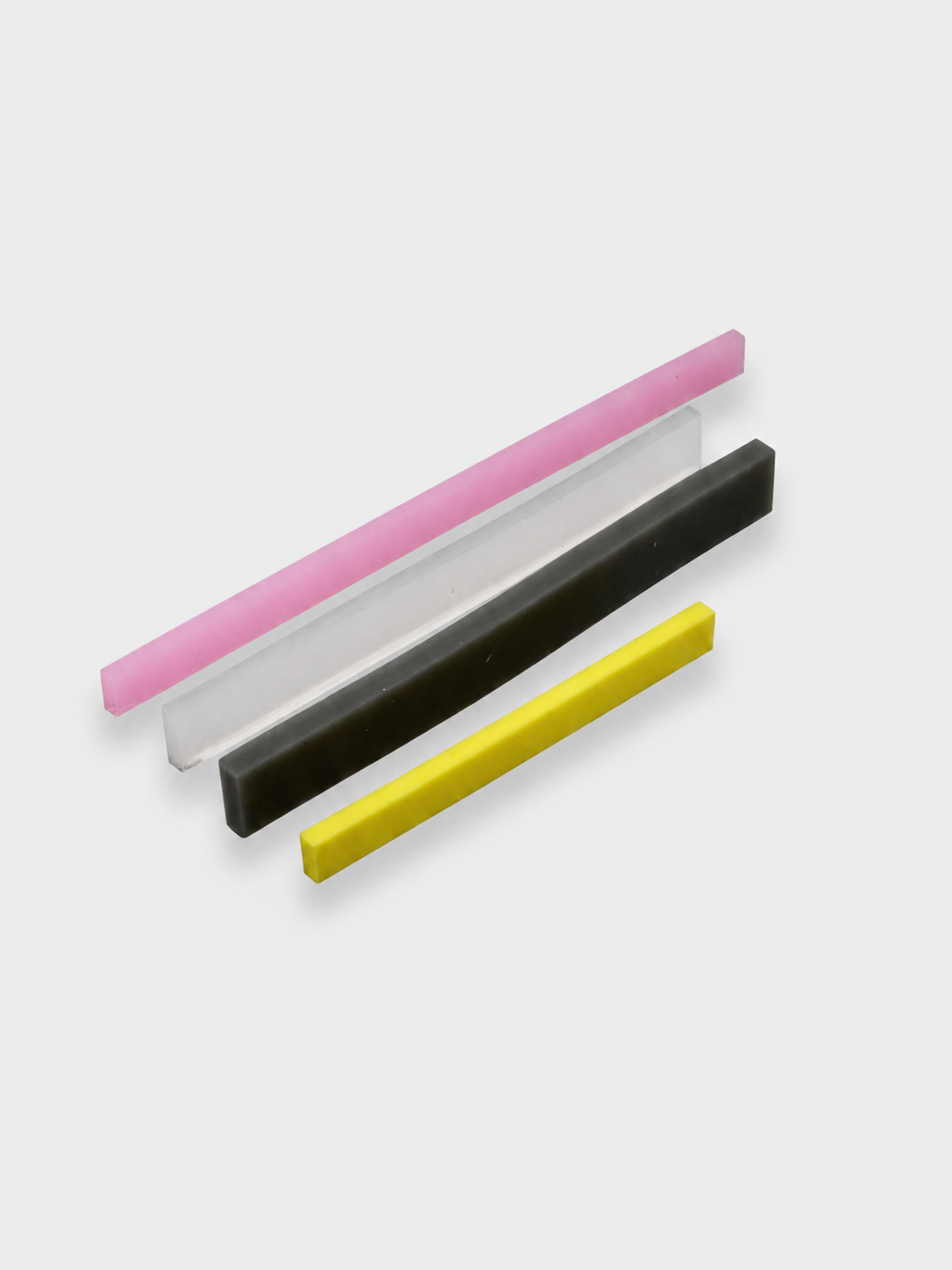

IR(TG)(TS) 採用絕緣矽橡膠製作，主要作為襯墊及保護用途。
產品材質、硬度及特殊需求，如貼合背膠、背膠帶或 Mylar 等，可依客戶需求指定。
常見應用

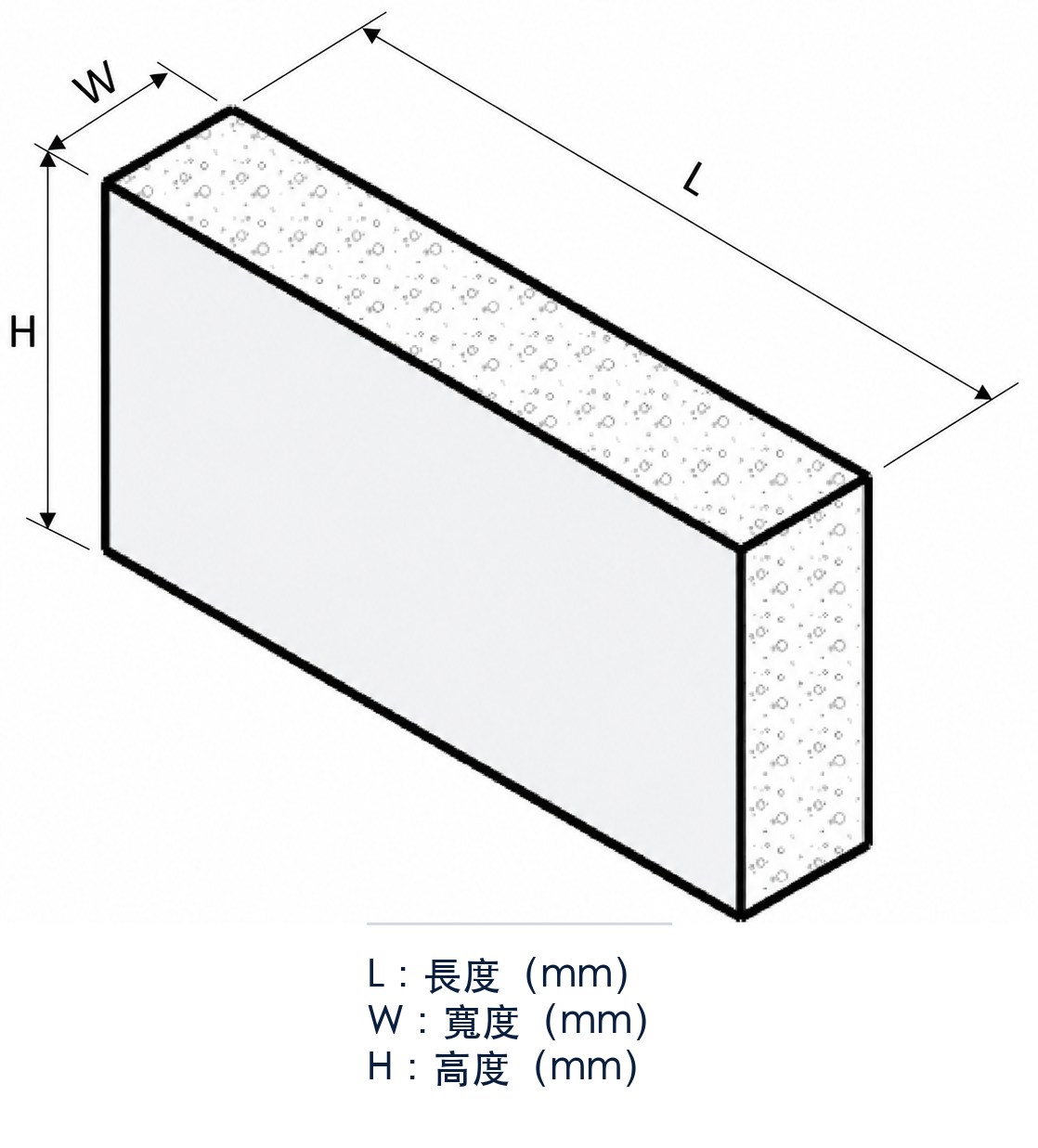

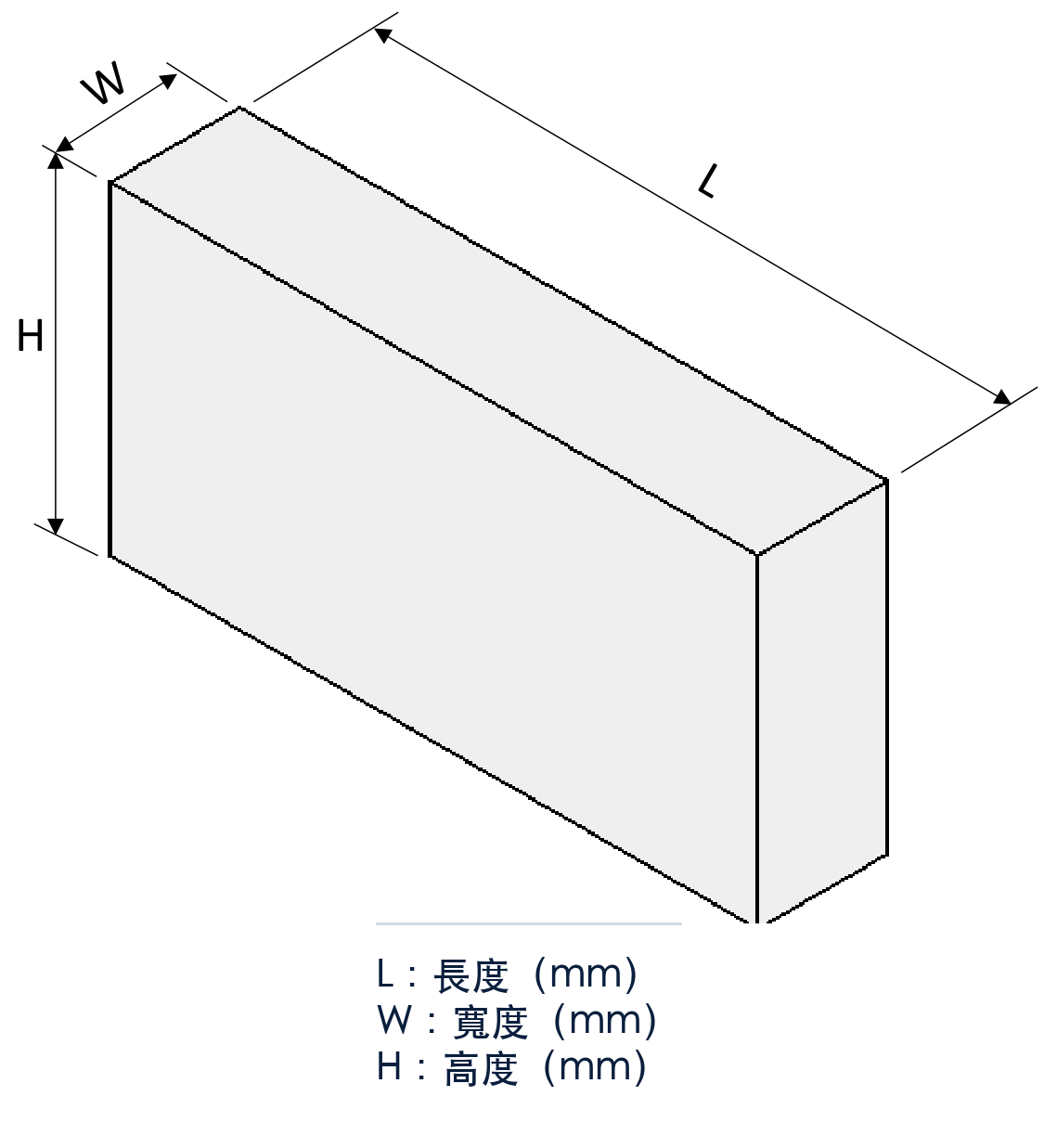

結構與尺寸示意
尺寸符號依原始技術圖標示。
尺寸規格表
| 項目 | 符號 | 單位 | 尺寸範圍 / 公差 |
|---|---|---|---|
| 長度 | L | mm |
|
| 高度 | H | mm |
資料依原始規格表 |
| 厚度（含膠帶） | W | mm |
|
長度
尺寸範圍公差
1.0~20.0±0.15
20.1~50.1±0.2
50.1~100.0±0.3
100.0~150±0.04
150.1~200.0±0.6
200.1~300.0±0.8
高度
尺寸範圍公差
0.8~5.0±0.1
5.1~20.0+0.15/-0.1
20.1
資料依原始規格表
厚度（含膠帶）
尺寸範圍公差
0.2~2.5±0.1
2.51以上±0.15
物性表
| 項目 | IR-TS | IR-TG | IR-TSR | IR-TGR |
|---|---|---|---|---|
| 色調 | 半透明或指定顏色 | 粉紅色 | 透明或黑色 | 粉紅色 |
| 硬度 | 20°~70° | 15°±5° | 20°~70° | 15°±5° |
| 矽橡膠 | 固體絕緣矽橡膠 | 海綿發泡矽橡膠 | 矽橡膠 | 海綿發泡矽橡膠 |
| 比重 | 1.08 / 1.15 / 1.2 | 0.6 | 1.08~1.2 | 0.6 |
| 抗拉強度（kg/cm²） | 50 / 74 / 80 | 50 | 50~80 | 50 |
| 拉伸率（%） | 500 / 400 / 300 | 300 | 230~520 | 300 |
| 體積電阻（Ω·cm） | 8×1011 / 1×1014 / 1×1014 | 1×1011 | 1×1013 | 1×1011 |
| 壓縮永久變形（%） | 5~15 | 10~20 | 5~15 | 10~20 |
| 工作溫度 | −20°C ～ +90°C | |||
| 介電擊穿電壓（kV/mm） | 23~27 | 20~25 | 23~27 | 20~25 |
色調
IR-TS半透明或指定顏色
IR-TG粉紅色
IR-TSR透明或黑色
IR-TGR粉紅色
硬度
IR-TS20°~70°
IR-TG15°±5°
IR-TSR20°~70°
IR-TGR15°±5°
矽橡膠
IR-TS固體絕緣矽橡膠
IR-TG海綿發泡矽橡膠
IR-TSR矽橡膠
IR-TGR海綿發泡矽橡膠
比重
IR-TS1.08 / 1.15 / 1.2
IR-TG0.6
IR-TSR1.08~1.2
IR-TGR0.6
抗拉強度（kg/cm²）
IR-TS50 / 74 / 80
IR-TG50
IR-TSR50~80
IR-TGR50
拉伸率（%）
IR-TS500 / 400 / 300
IR-TG300
IR-TSR230~520
IR-TGR300
體積電阻（Ω·cm）
IR-TS8×1011 / 1×1014 / 1×1014
IR-TG1×1011
IR-TSR1×1013
IR-TGR1×1011
壓縮永久變形（%）
IR-TS5~15
IR-TG10~20
IR-TSR5~15
IR-TGR10~20
工作溫度
−20°C ～ +90°C
介電擊穿電壓（kV/mm）
IR-TS23~27
IR-TG20~25
IR-TSR23~27
IR-TGR20~25
貼合與材料規格
IR-TS / IR-TG
- 貼合材料：無
- Mylar 膠帶材料：無
- 膠黏劑保持力：無
IR-TSR / IR-TGR
- 貼合材料：NPC 南亞塑膠
- 聚酯薄膜膠帶材料：PET
- 膠黏劑保持力：1 kg/in²
如對材料物性、尺寸公差或接觸電阻有特殊需求，請於訂購前向本公司業務部門提出。

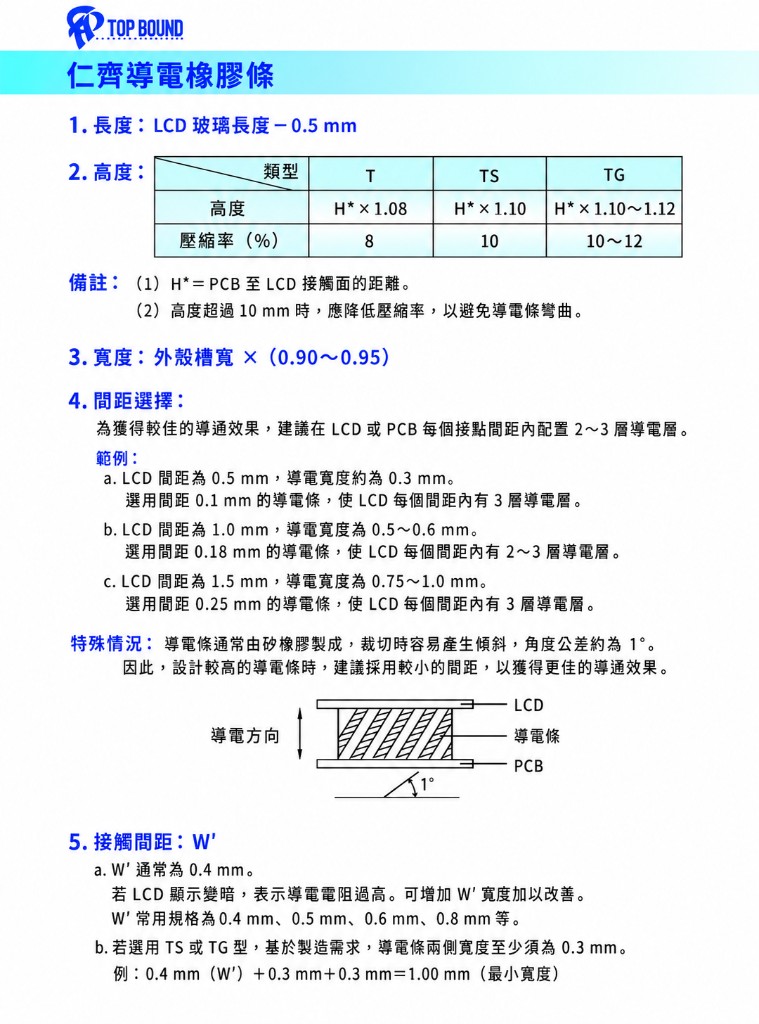

導電橡膠條設計指導
以下資料提供導電橡膠條長度、高度、寬度、間距及接觸間距的選擇參考；實際規格請依產品結構與使用條件確認。
